효율적인 에너지 이용, e모빌리티의 기술 진보 속에서 계측 시스템도 많은 것이 요구됩니다.
HIOKI 데이터 로거는, 고전압 시스템의 안전성 확보, 방대한 수의 계측 채널에 대응, 상위 시스템과의 데이터 연계 등,

계측 시스템에 있어서 과제들을 장점으로 바꾸는 솔루션을 제공합니다.

배터리팩은 수많은 배터리셀이 직렬 연결로 구성되어 있습니다 .

셀 특성이 고르지 못하면 배터리팩 전체의 성능이 저하되기 때문에 셀 단위로 전압과 온도 변화를 파악하는 것이 매우 중요합니다 .
한편 , 전기자동차에 탑재되는 배터리가 고전압화되고 있습니다 .

배터리 전압은 400 V 에서 800 V 로 실용화되고 있고 이러한 고전압 배터리팩의 충방전 시험에서

배터리셀의 전압과 온도를 안전하게 측정하기 위해서는 계측기의 대지간 전압과 모듈 간 전압이 중요합니다 .

◆ 배터리팩의 스택 셀 전압 측정, 셀 생산 라인에서의 충방전 시험에 최적인 모듈 2종류 중에서 선택이 가능합니다.

· 전압 온도 모듈 M7100 : 배터리팩 600V~1500V용
https://www.hiokikorea.com/product/product_view.html?c_id=A002001&p_no=432

· 전압 온도 모듈 M7102: 600V 이하용
https://www.hiokikorea.com/product/product_view.html?c_id=A002001&p_no=433


◆어플리케이션과 사례에 대해 자세히 설명합니다.

· 셀 전압 및 온도 데이터 기록에 적합한 데이터 로거
https://www.hiokikorea.com/product/prod_app_detail.html?c_id=A002001&p_no=431&u_no=283

· 고속 실시간 데이터 출력으로 HILS와 연계할 수 있는 데이터 로거
https://www.hiokikorea.com/product/prod_app_detail.html?c_id=A002001&p_no=431&u_no=284

자세한 내용은 각 페이지를 참조하세요.

공통된 기능

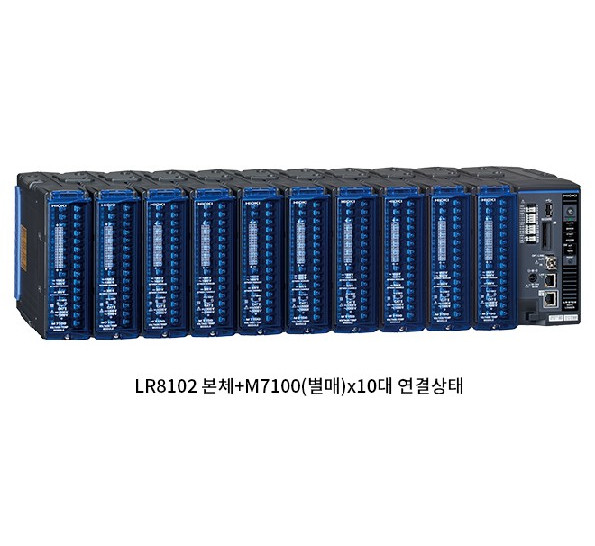

· 계측 모듈 최대 10대 연결
· SD카드, USB메모리에 데이터 저장
· 통신 커맨드로 제어, 데이터 전송

LR8102 (고기능 모델) 의 기능
· UDP에 의한 데이터 출력
최속 5ms 간격으로 1샘플링씩 실시간으로 측정 데이터를 출력합니다.
HILS와 같은 실시간 처리가 요구되는 경우에 이용할 수 있습니다.

· 복수 본체를 동기화하여 측정
옵션의 광접속 케이블 L6101(1m) 또는 광접속 케이블 L6102(10m) 로 동기 측정을 할 수 있습니다.
샘플링 동기화한 모든 본체의 측정 데이터는 primary 기기의 LAN2로 출력할 수 있습니다.

· CAN에 의한 데이터 출력
CAN (Controller Area Network) 로 측정값을 출력할 수 있습니다.
배터리 관리 시스템(BMS)과 같은 차량 탑재 장치의 정보와의 데이터 통합에 이용할 수 있습니다.
