• ● 초고정확도(진폭): [DC]±0.032%, [50 Hz/60 Hz]±0.037 % 초고정확도(위상) : [50Hz/60Hz] ±0.05°
  ● 대역 DC~10MHz의 양호한 주파수 특성
  ● EV, HEV 등 전기자동차의 전류 계측에 베스트 매칭
  ● -40℃~+85℃ 환경에서 사용할 수 있어 자동차 계측에 최적
  ● 태양광 발전·연료전지 평가 등, 배터리의 충방전부터 인버터 2차 측까지
  ● 오실로스코프/메모리 하이코더 등으로 파형 모니터 가능(센서 유닛과 병용)

  CAT III 1000 V

  ※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.

고정확도 센서의 측정 방식은 "제로 플럭스 방식 (Flux gate 검출형)"입니다.

고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 "Flux gate"로 검출됩니다.

●Flux gate 검출형

우수한 리니어 특성을 통해, 저전류부터 대전류까지 높은 정확도로 측정할 수 잇씁니다.

직류 검출을 하는 FG 소자는 동작 원리상 넓은 온도 범위에서 오프셋이 매우 작기 때문에,

높은 정확도와 우수한 온도 안정성을 실현합니다.

파워 애널라이저, 전력계 등에서 정확도가 요구되는 측정에 적합합니다.

인버터의 효율 측정, 인버터 출력의 전력 측정, 리액터나 트랜스의 손실 측정, 장기간의 DC 측정 등으로 활약합니다.

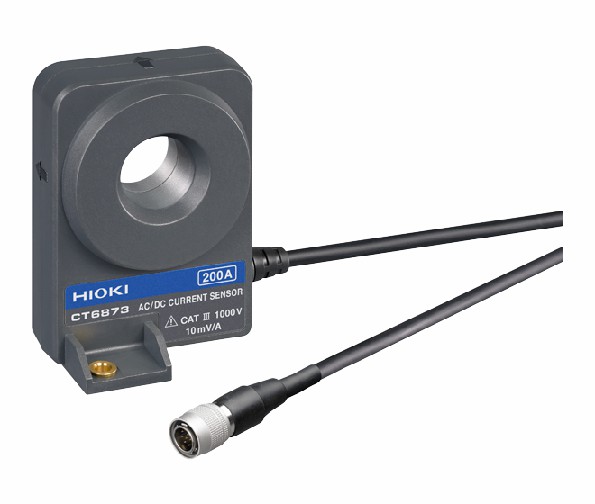

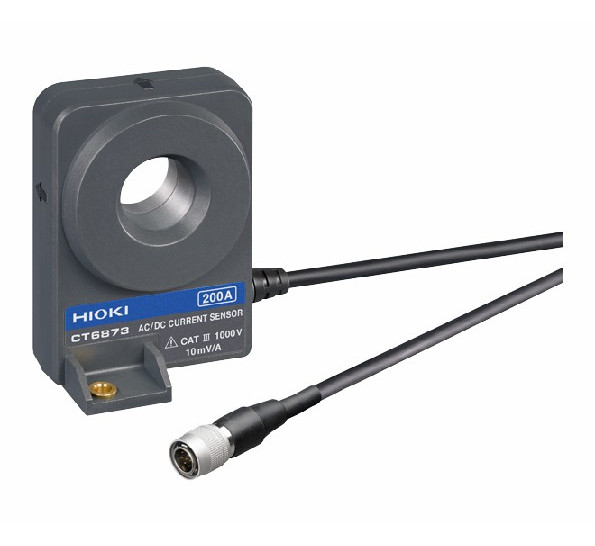

정격 200A의 관통형 센서는 최상급 주파수 대역 DC ~ 10MHz를 가지고 있습니다.

파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다.

・전류 센서의 자동 위상 보정 기능
고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다.

PW8001은 전류 센서의 위상 보정을 자동으로 획득하고 0.001° 분해능으로 보정합니다.

전류 센서의 성능을 간단하게 끌어낼 수 있습니다.

전류 센서에 메모리 (I2C-EEPROM)를 탑재했습니다.

파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.

기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가

줄어들어 더욱 정확한 전력 연산을 할 수 있습니다.
