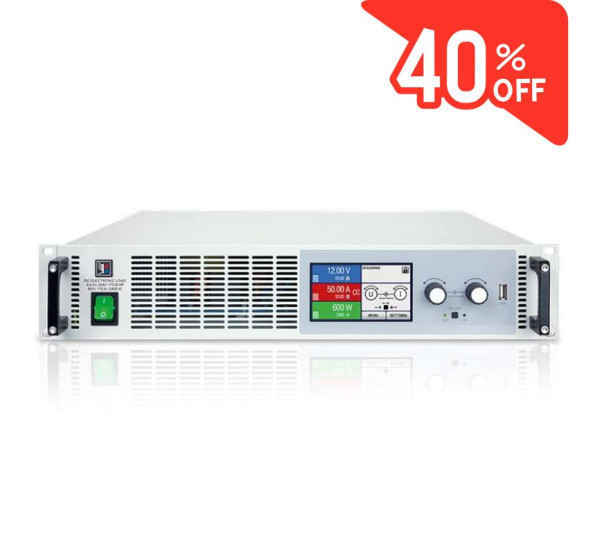

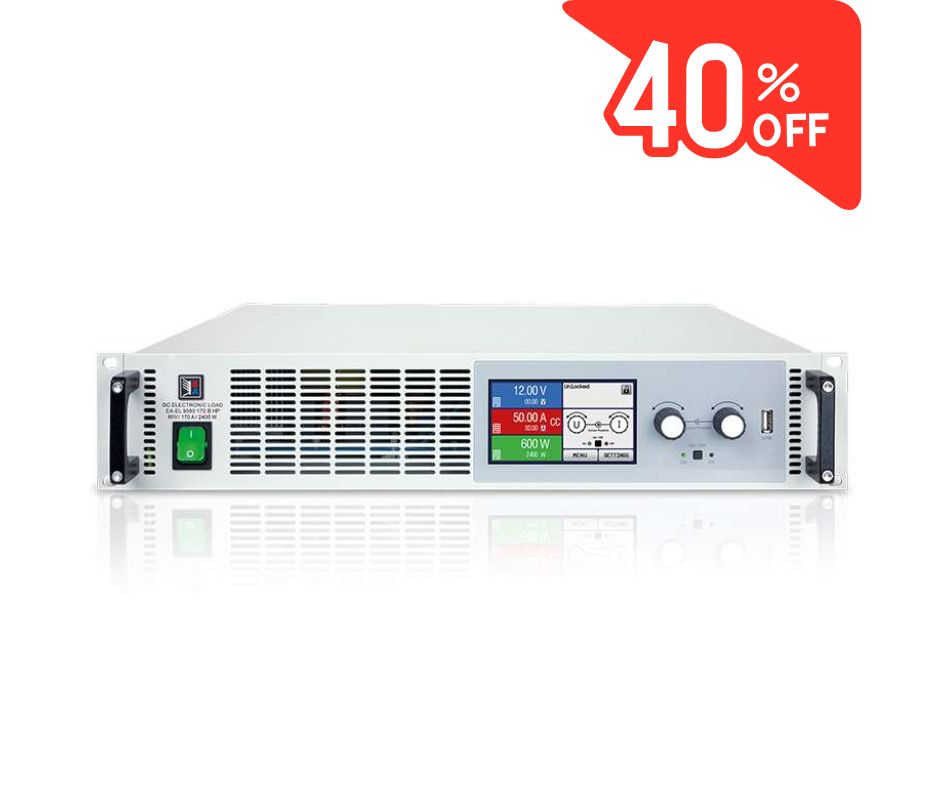

EA-EL 9080-85 B HP 2U |
Article-Nr. 33200700
◎ TECHNICAL DETAILS
Product type: | DC Electronic Load |
Housing: | 19" rack |
Voltage (U): | 80.00 |
Current (I) Ampere: | 85.00 |
Power (P) Watt: | 1200.00 |
Resistance (R): | Yes |
Characteristic Curve: | U/I/P autoranging |
Human Inteface: | Touch panel & Menu |
ext. control - analogue 0-5V/0-10V: | Yes |
external control - GPIB (IEEE488): | No |
external control - USB: | Yes |
external control - RS232: | Yes |
external control - CAN: | Yes |
external control - LAN: | Yes |
external control - Profibus: | Yes |
external control - DeviceNet: | Yes |
external control - Modbus: | Yes |
special feature - function generator: | Yes |
EA-EL 9000 B HP 600W - 2400W |
FEATURES | Wide AC supply voltage range: 90..264V, with active PFC |
Input power ratings: 0...600W up to 0...2400W, expandable upto 76.8kW | |
Input voltages: 0...80V up to 0...750V | |
Input currents: up to 170A per unit | |
FPGA based control circuit | |
Multilingual color touch panel | |
Adjustable protections: OVP, OCP, OPP | |
Operation modes: CV, CC, CP, CR | |
Galvanically isolated interfaces (analog and USB) | |
Master-Slave bus for parallel connection | |
Slot for a wide selection of industria; interface modules | |
SCPI command set and ModBus RTU support | |
| LabView VIs and control software for Windows |
일반 사항
EA-EL 9000 B HP 시리즈의 전자 DC 부하는 이전 시리즈 EA-EL 9000 HP를 대체하며, 필요한 장치 높이를 기존의 최소 3U에서 2U로 줄였습니다.
이는 이전 EA-EL 9000 HP 장치에서 필요했던 9U 높이 대신 이제 6U에서 7200W의 지속 전력을 달성할 수 있음을 의미합니다.
결과적으로 33%의 공간 절약을 이루어 19인치 캐비닛에서 더욱 강력한 전력을 사용할 수 있게 합니다.
모든 모델은 일정 전압(CV), 일정 전류(CC), 일정 전력(CP), 일정 저항(CR)의 네 가지 일반적인 조절 모드를 지원합니다.
FPGA 기반 제어 회로는 비선형 내부 저항의 시뮬레이션을 위한 테이블 기반 함수와 같은 함수 생성기와 같은 흥미로운 기능을 제공합니다.
큰 컬러 TFT 터치 패널은 스마트폰이나 태블릿 컴퓨터에서 흔히 볼 수 있는 직관적인 수동 조작 방식을 제공합니다. 아날로그 또는 디지털 인터페이스를 통한 제어의 응답 시간은 FPGA 제어 하드웨어에 의해 개선되었습니다.
여러 장치를 병렬로 작동하는 경우, 마스터-슬레이브 버스를 사용하여 설정값이 총합되고 분배된 더 큰 시스템에 장치를 연결할 수 있습니다.
EA-EL 9000 B HP 600W - 2400W |
전력 등급, 전압, 전류
사용 가능한 전압 범위 포트폴리오는 0...80V DC에서 0...750V DC까지 5가지 다른 전압을 제공합니다. 단일 유닛으로 최대 170A까지의 입력 전류를 사용할 수 있습니다.
이 시리즈는 예를 들어 1200W 또는 2400W와 같은 두 가지 전력 등급을 전압 등급마다 제공합니다. 예를 들어, 80V 모델이 있습니다.
구조
모든 모델은 19인치 폭의 랙 인클로저에 2U 높이와 460mm (18.1인치)의 깊이로 제작되었으며, 이는 19인치 캐비닛에서 다양한 크기의 장치와 매우 높은 전력이 필요한 시스템 설계에 이상적입니다.
또한 전자 부하 및 전원 공급 장치와 같은 장비 시스템에서 고전력 등급과 함께 소스 싱크 원리를 달성하기 위해 혼합 설정에서 사용됩니다.
핸들링(HMI)
수동 조작은 TFT 터치 패널, 두 개의 회전식 노브 및 푸시 버튼으로 이루어집니다. 큰 컬러 디스플레이는 한눈에 모든 설정값과 실제값을 보여줍니다.
전체 설정은 사람 친화적 인터페이스를 통해 이루어지며, 사각파, 삼각파, 정현파 등의 함수 설정도 가능합니다. 디스플레이는 다국어를 지원합니다 (독일어, 영어, 러시아어, 중국어).
함수 생성기 및 테이블 제어
특별한 기능은 사용자 정의 가능한 로드 프로파일을 실행 및 제어할 수 있는 FPGA 기반 디지털 함수 및 임의 생성기입니다. 사각파, 삼각파, 톱니파 및 램프 함수를 임의의 순서로 생성할 수 있습니다.
자유롭게 프로그래밍 가능한 3276개의 유효 포인트로 구성된 디지털 파형 테이블이 회로에 내장되어 있어, 배터리 또는 LED 체인과 같은 비선형 내부 저항을 가진 장치의 특성을 재현할 수 있습니다.
Model | Power | Power @ 40°C | Voltage | Current | Resistance | UMin for IMax(1 | Weight |
EL9080-85 B HP | 0...1200W | 0...1000W | 0...80V | 0...85A | 0.08...30Ω | ≈2.2V | ≈9kg (19.8lb) |
EL9200-35 B HP | 0...1000W | 0...1000W | 0...200V | 0...35A | 0.44...200Ω | ≈2V | ≈9kg (19.8lb) |
EL9360-20 B HP | 0...900W | 0...900W | 0...360V | 0...20A | 1.4...600Ω | ≈2V | ≈9kg (19.8lb) |
EL9500-15 B HP | 0...600W | 0...600W | 0...500V | 0...15A | 2.5...1200Ω | ≈6.5V | ≈9kg (19.8lb) |
EL9750-10 B HP | 0...600W | 0...600W | 0...750V | 0...10A | 6...2500Ω | ≈5.5V | ≈9kg (19.8lb) |
EL9080-170 B HP | 0...2400W | 0...2000W | 0...80V | 0...170A | 0.04...15Ω | ≈2.2V | ≈13kg (28.7lb) |
EL9200-70 B HP | 0...2400W | 0...2000W | 0...200V | 0...70A | 0.22...100Ω | ≈2V | ≈13kg (28.7lb) |
EL9360-40 B HP | 0...1800W | 0...1800W | 0...360V | 0...40A | 0.7...300Ω | ≈2V | ≈13kg (28.7lb) |
EL9500-30 B HP | 0...1200W | 0...1200W | 0...500V | 0...30A | 1.25...600Ω | ≈6.5V | ≈13kg (28.7lb) |
EL9750-20 B HP | 0...1200W | 0...1200W | 0...750V | 0...20A | 3...1250Ω | ≈5.5V | ≈13kg (28.7lb) |
